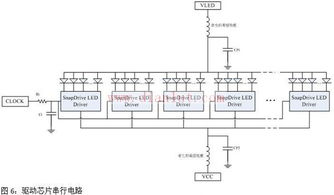

驱动芯片串行电路 集成电路芯片设计与服务的关键环节

在当今电子设备高度集成化、智能化的时代，驱动芯片作为连接控制器与执行器（如电机、显示屏、LED阵列）的“桥梁”，其性能直接影响终端产品的效率、稳定性和用户体验。其中，采用串行接口电路的驱动芯片，因其在节省引脚、简化布线、增强抗干扰能力以及便于系统扩展等方面的显著优势，已成为许多应用领域的首选方案。其背后的集成电路（IC）芯片设计与服务，构成了支撑这一关键技术落地的核心。

一、 驱动芯片串行电路的技术优势

驱动芯片的核心任务是根据控制指令，输出适当的电压或电流以驱动负载。传统并行接口需要大量数据线和控制线，在引脚数量、PCB面积和信号完整性上面临挑战。串行电路，如常见的SPI（串行外设接口）、I2C（内部集成电路）或行业专用串行协议，通过少数几根线（通常包括时钟线、数据线和片选线）进行高速串行数据传输，实现了：

1. 引脚经济性：大幅减少芯片封装引脚数和PCB走线，降低了芯片和系统成本。
2. 布线简化：简化了主板设计，提高了布局灵活性，尤其适用于空间受限的便携设备。
3. 抗干扰与可靠性：减少并行传输中的信号同步问题与串扰，在长距离或噪声环境下更稳定。
4. 系统扩展性：易于通过共享总线连接多个从设备，方便功能模块化与系统升级。

二、 集成电路芯片设计：从构想到硅片

设计一款高性能的驱动芯片串行电路，是一个复杂的系统工程，涵盖多个专业阶段：

1. 系统定义与架构设计：根据目标应用（如汽车照明、工业电机、消费电子显示屏）确定关键参数，如驱动电流/电压、精度、速度、保护功能（过温、过流、短路保护等），并选择最合适的串行通信协议及整体芯片架构。
2. 数字与模拟混合电路设计：

• 数字部分：设计串行接口控制器（如SPI/I2C从机）、指令解码器、寄存器组、逻辑控制单元等，负责可靠地接收、解析主机命令并生成内部控制信号。

• 模拟/功率部分：这是驱动能力的来源，需要精心设计输出驱动级（如H桥、恒流源）、电平转换电路、基准电压源、保护电路等。这部分设计直接关系到驱动效率、发热和负载兼容性。

1. 电路仿真与验证：利用EDA（电子设计自动化）工具进行前端功能仿真、时序验证以及后端的混合信号仿真，确保逻辑正确、时序满足要求，且模拟性能达标。
2. 物理设计与版图实现：将电路图转化为实际的硅片几何图形（版图）。需要严格遵守工艺设计规则，精心规划布局布线，特别要注意模拟电路与数字电路之间的噪声隔离、大电流路径的优化以及ESD保护。
3. 流片与测试：将最终版图数据提交给晶圆厂（Foundry）进行制造（流片）。芯片回来后，进行严格的晶圆测试和成品测试，验证所有电气参数和功能是否符合设计规格。

三、 专业的芯片设计服务：赋能创新与快速上市

对于许多设备制造商而言，自建完整的IC设计团队成本高昂、周期漫长。因此，专业的集成电路设计服务应运而生，为客户提供全方位或定制化的支持：

1. 定制化设计服务：根据客户的特定应用需求，提供从规格书制定、架构设计到最终交付GDSII版图文件或样片的“交钥匙”服务。这使客户能获得具有独家竞争优势的差异化芯片。
2. IP核授权与集成服务：提供经过硅验证的成熟IP核，如高性能串行接口IP、各种驱动输出级IP、电源管理IP等，加速客户芯片设计进程，降低开发风险。
3. 设计咨询与技术支持：为客户现有项目提供设计审查、难题攻关、可靠性提升等咨询服务，或提供后端设计、仿真验证等环节的技术支持。
4. 量产与供应链管理支持：协助客户完成量产测试方案开发，并提供与晶圆厂、封装测试厂的对接支持，帮助客户管理供应链，确保芯片稳定供应。

四、 应用前景与挑战

驱动芯片串行电路广泛应用于汽车电子（车灯驱动、电机控制）、工业自动化、智能家居、可穿戴设备及高清显示等领域。随着物联网、新能源和人工智能的普及，市场需求持续增长，同时对芯片也提出了更高要求：更低的功耗、更高的集成度（集成更多保护功能和诊断功能）、更强的驱动能力以及更智能的通信协议（如支持菊链式连接）。

挑战则在于如何平衡性能、成本与开发周期，如何在更先进的工艺节点上实现高压大电流驱动，以及如何确保在复杂电磁环境下的通信可靠性。

###

驱动芯片串行电路是现代电子系统的“神经末梢”与“肌肉纤维”。其背后的集成电路芯片设计与服务，融合了尖端电子工程知识与丰富产业经验，是推动硬件创新、实现产品小型化、智能化和高效化的关键引擎。通过深化芯片设计与专业化服务的协作，将持续赋能千行百业，驱动未来智能世界高效运转。
